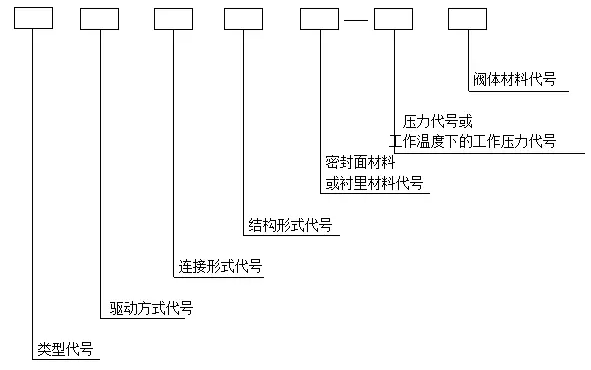

阀门型号是按阀门类型、驱动方式、连接形式、结构形式、密封面材料或衬里材料类型、压力代号或工作温度下的工作压力、阀体材料等分类，然后再把这七部分按顺序排列出来。
下面给大家介绍一下这七部分的编制方法。
阀门的类型代号用字母按（表1）的规定表示。如果标号的阀门还具有其它功能或带有其它特异结构时，需要在阀门类型代号前面加注一个按（表2）规定表示的字母。
表1 阀门类型代号
阀 门 类 型 | 代号 | 阀门类型 | 代号 |
弹簧载荷安全阀 | a | 排 污 阀 | p |
蝶 阀 | d | 球 阀 | q |
隔 膜 阀 | g | 蒸汽疏水阀 | s |
杠杆式安全阀 | ga | 柱 塞 阀 | u |
止回阀和底阀 | h | 旋 塞 阀 | x |
截 止 阀 | j | 减 压 阀 | y |
节 流 阀 | l | 闸 阀 | z |
表2 具有其他功能作用或带有其他特异结构的阀门表示代号
第二功能作用名称 | 代号 | 第二功能作用名称 | 代号 |
保温型 | b | 排渣型 | p |
低温型 | da | 快速型 | q |
防火型 | f | （阀杆密封）波纹管型 | w |
缓闭型 | h | — | — |
a 低温型指允许使用温度低于—46℃以下的阀门。 | |||
举个例子，我们从表1可以看到普通止回阀的型号h，如果将此阀门特殊化，比如防火止回阀由于具有特殊功能，所以结合表1和表2就该表示为fh。
表3 阀门驱动方式代号
驱动方式 | 代号 | 驱动方式 | 代号 |
电 磁 动 | 0 | 锥 齿 轮 | 5 |
电磁—液动 | 1 | 气 动 | 6 |
电—液动 | 2 | 液 动 | 7 |
蜗 轮 | 3 | 气 — 液动 | 8 |
正 齿 轮 | 4 | 电 动 | 9 |
4.防爆电动阀门用9b表示。
表4 阀门连接端连接形式代号
连 接 形 式 | 代 号 | 连 接 形 式 | 代 号 |
内 螺 纹 | 1 | 对 夹 | 7 |
外 螺 纹 | 2 | 卡 箍 | 8 |
法 兰 式 | 4 | 卡 套 | 9 |
焊 接 式 | 6 | —— | —— |
注：阀门的连接形式用代号表示即可，具体的标准、结构等应在产品图样、说明书或订货合同等文件中予以详细说明。
表5 闸阀结构形式代号
结 构 形 式 | 代 号 | |||
阀杆升降式（明杆） | 楔式闸板 | 弹 性 闸 板 | 0 | |
刚性闸板 | 单 闸 板 | 1 | ||
双 闸 板 | 2 | |||
平行式闸板 | 单 闸 板 | 3 | ||
双 闸 板 | 4 | |||
阀杆非升降式（暗杆） | 楔式闸板 | 单 闸 板 | 5 | |
双 闸 板 | 6 | |||
平行式闸板 | 单 闸 板 | 7 | ||
双 闸 板 | 8 | |||
表6 截止阀、节流阀和柱塞阀结构形式代号
结 构 形 式 | 代 号 | 结 构 形 式 | 代 号 | ||
阀瓣非平衡式 | 直通流道 | 1 | 阀瓣平衡式 | 直通流道 | 6 |
z形流道 | 2 | 角式流道 | 7 | ||
三通流道 | 3 | — | — | ||
角式流道 | 4 | — | — | ||
直流流道 | 5 | — | — | ||
表7 球阀结构形式代号
结 构 形 式 | 代 号 | 结 构 形 式 | 代 号 | ||
浮 动 球 | 直通流道 | 1 | 固 定 球 | 直通流道 | 7 |
y形三通流道 | 2 | 四通流道 | 6 | ||
l形三通流道 | 4 | t形三通流道 | 8 | ||
t形三通流道 | 5 | l形三通流道 | 9 | ||
— | — | 半球直通 | 0 | ||
表8 蝶阀结构形式代号
结 构 形 式 | 代 号 | 结 构 形 式 | 代 号 | ||
密 封 型 | 单 偏 心 | 0 | 非密封型 | 单 偏 心 | 5 |
中心垂直板 | 1 | 中心垂直板 | 6 | ||
双 偏 心 | 2 | 双 偏 心 | 7 | ||
三 偏 心 | 3 | 三 偏 心 | 8 | ||
连杆机构 | 4 | 连杆机构 | 9 | ||
表9 隔膜阀结构形式代号
结 构 形 式 | 代 号 | 结 构 形 式 | 代 号 |
屋脊流道 | 1 | 直通流道 | 6 |
直流流道 | 5 | y形角式流道 | 8 |
表10 旋塞阀结构形式代号
结 构 形 式 | 代 号 | 结 构 形 式 | 代 号 | ||
填料密封 | 直通流道 | 3 | 油 密 封 | 直通流道 | 7 |
t形三通流道 | 4 | t形三通流道 | 8 | ||
四通流道 | 5 | — | — | ||
表11 止回阀结构形式代号
结 构 形 式 | 代 号 | 结 构 形 式 | 代 号 | ||
升降式阀瓣 | 直通流道 | 1 | 旋启式阀瓣 | 单瓣结构 | 4 |
立式结构 | 2 | 多瓣结构 | 5 | ||
角式流道 | 3 | 双瓣结构 | 6 | ||
— | — | — | 蝶形止回式 | 7 | |
表12 安全阀结构形式代号
结 构 形 式 | 代 号 | 结 构 形 式 | 代 号 | ||
弹簧载荷弹簧密封结构 | 带散热片全启式 | 0 | 弹簧载荷弹簧不封闭且带扳手结构 | 微启式、双联阀 | 3 |
微启式 | 1 | 微启式 | 7 | ||
全启式 | 2 | 全启式 | 8 | ||
带扳手全启式 | 4 | — | — | ||
杠杆式 | 单杠杆 | 2 | 带控制机构全启式 | 6 | |
双杠杆 | 4 | 脉 冲 式 | 9 | ||
表13 减压阀结构形式代号
结 构 形 式 | 代 号 | 结 构 形 式 | 代 号 |
薄 膜 式 | 1 | 波纹管式 | 4 |
弹簧薄膜式 | 2 | 杠 杆 式 | 5 |
活 塞 式 | 3 | — | — |
表14 蒸汽疏水阀结构形式代号
结 构 形 式 | 代 号 | 结 构 形 式 | 代 号 |
浮球式 | 1 | 蒸汽压力式或膜盒式 | 6 |
浮桶式 | 3 | 双金属片式 | 7 |
液体或固体膨胀式 | 4 | 脉冲式 | 8 |
钟形浮子式 | 5 | 圆盘热动力式 | 9 |
表15 排污阀结构形式代号
结 构 形 式 | 代 号 | 结 构 形 式 | 代 号 | ||
液面连接排放 | 截止型直通式 | 1 | 液底间断排放 | 截止型直流式 | 5 |
截止型角式 | 2 | 截止型直通式 | 6 | ||
— | — | 截止型角式 | 7 | ||
— | — | 浮动闸板型直通式 | 8 | ||
阀座密封面或衬里材料代号按（表16）规定的字母表示。
表16 密封面或衬里材料代号
密封面或衬里材料 | 代号 | 密封面或衬里材料 | 代号 |
锡基轴承合金（巴氏合金） | b | 尼龙塑料 | n |
搪 瓷 | c | 渗硼钢 | p |
渗氮钢 | d | 衬 铅 | q |
氟塑料 | f | 奥氏体不锈钢 | r |
陶 瓷 | g | 塑 料 | s |
cr13系不锈钢 | h | 铜合金 | t |
衬 胶 | j | 橡 胶 | x |
蒙乃尔合金 | m | 硬质合金 | y |
阀体材料代号用字母按（表17）的规定表示。
表17 阀体材料代号
阀体材料 | 代号 | 阀体材料 | 代号 |
碳 钢 | c | 铬镍钼系不锈钢 | r |
cr13系不锈钢 | h | 塑 料 | s |
铬钼系钢 | i | 铜及铜合金 | t |
可锻铸铁 | k | 钛及钛合金 | ti |
铝合金 | l | 铬钼钒钢 | v |
铬镍系不锈钢 | p | 灰铸铁 | z |
球墨铸铁 | q | — | — |
注：cf3、cf8、cf3m、cf8m等材料牌号可直接标在阀体上。 | |||
2.有时我们之所以看不懂阀门编号，是因为将驱动方式与连接形式的代号混淆了。那么如何通过阀门编号判断是普通阀门还是拥有驱动方式的阀门呢？根据前面介绍的内容得知，阀门的类型采用字母表示，而驱动方式、连接形式、结构形式等则采用数字表示，这时我们就可以通过阀门型号中类型代号后有多少位数字来判断该阀门有无特殊驱动方式。比如q911f和q11f这两个型号，阀门类型代号分别有三位数字和两位数字，但是q911f这个阀门根据表3判断拥有特殊的驱动方式，而q11f这个型号在编制过程中因 为没有特殊驱动方式而将其省略表示。所以阀门的类型代号后的数字有三位即为特殊驱动方式的阀门，有两位为普通阀门。
