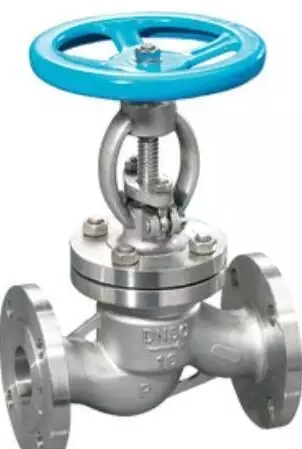

法兰截止阀结构合理，性能优良，造型美观，适用的压力范围广，主要用来接通或截断管路中的介质，具有耐磨、耐高温，抗擦伤性能好、使用寿命长等优点。

法兰截止阀结构特点

1、法兰截止阀选材考究，符合国内、外相关标准，结构合理，造型美观。

2、法兰截止阀阀瓣、阀座密封面采用铁基合金堆焊或司太立（stellite）钴基。

3、硬质合金堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好，使用寿命长。

4、法兰截止阀阀杆经调质及表面氮化处理，有良好的抗腐蚀性和抗擦伤性。

5、法兰截止阀可采用各种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。

6、法兰截止阀阀体材料品种齐全，填料、垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。

7、法兰截止阀倒密封采用螺纹连接密封座或本体堆焊奥氏体不锈钢而成，密封可靠，更换填料可在不停机情况下进行，方便快捷，不影响系统运行。

8、维修方便，闸阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。

9、在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。

10、适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。

   法兰截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动，法兰截止阀阀体的结构形式有直通式、直流式和直角式。

 法兰截止阀的工作原理：

         法兰截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣下方进入阀六时，操作力所需要克服的阻力，是阀杆和填料的磨擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。

法兰截止阀的结构特点：

    1、法兰截止阀结构紧凑，造型美观，性能优良。阀瓣与阀杆采用活络连接结构，启闭灵活，阀杆设计了倒密封副，提高阀门的使用寿命和密封性能。

    2、法兰截止阀密封副材料配对合理，阀瓣在运行时与阀座的摩擦力很小，使用寿命长。

    3、法兰截止阀阀杆表面经氮化处理，具有良好的抗腐蚀性、抗摩擦性。填料采用四氟材料，密封可靠，操作灵活，启闭力矩小。

    4、法兰截止阀可选用各种配管法兰标准及法兰密封面型式，还可选用手动、蜗轮传动、电动、气动、液动等各种驱动方式，满足用户不同需求。

 法兰截止阀的用途：

法兰截止阀适用于公称压力pn1.6～16.0mpa，工作温度-29～550℃的石油、化工、制药、化肥、电力行业等各种工况的管道上，切断或接通介质。适用介质为：水、油品、蒸汽、酸性介质等。操作方式有：手动、齿轮传动、电动、气动.

应用范围

高压国标铸钢闸阀适用于公称压力4.0兆帕～10.0兆帕兆帕的换算方式（1兆帕=10公斤），工作温度负二十九到六百摄氏度的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质，不能作调节和节流。适用介质为︰水、油品、蒸气、酸性介质等。

标准

国标法兰英文（national standardflange）是指按中华人民共和国国家标准《gb/t 9112~9124-2010钢制管法兰》的规定生产的法兰片。

国标法兰标准由中华人民共和国国家质量监督检验检疫总局和中国国家标准化管理委员会于2011-01-10联合发布，从2011-10-01起实施的推荐性标准。

gb/t 9112~9124-2010一共包括了以下13项标准：

代替了国标gb/t9112-2000;gb/t10745-1989标准

gb/t 9112-2010 钢制管法兰类型与参数

gb/t 9113-2010 整体钢制管法兰

gb/t 9114-2010 带颈螺纹钢制管法兰

gb/t 9115-2010 对焊钢制管法兰

gb/t 9116-2010 带颈平焊钢制管法兰

gb/t 9117-2010 带颈承插焊钢制管法兰

gb/t 9118-2010 对焊环带颈松套钢制管法兰

gb/t 9119-2010 板式平焊钢制管法兰

gb/t 9120-2010 对焊环板式松套钢制管法兰

gb/t 9121-2010 平焊环板式松套钢制管法兰

gb/t 9122-2010 翻边环板式松套钢制管法兰

gb/t 9123-2010 钢制管法兰盖

gb/t 9124-2010 钢制管法兰

技术条件

本标准规定的压力标记分为pn标记和class标记。

pn标记有12个压力等级

分别为：pn2.5;pn6;pn10;pn16;pn25;pn40;pn63;pn100;pn160;pn250;pn320;pn400

class标记有6个压力等级

分别为：class 150;class 300;class 600;class 900;class 1500;class 2500

国标法兰的另一层意思为：按照国家标准要求的尺寸、公差范围等生产的法兰盘，区别于不按标准尺寸生产的法兰片也称二标法兰(有人叫非标法兰是不正确的)，通常一些无良商家会减少法兰盘厚度、外径两项尺寸来达到节省材料的目的，还有用废旧钢材或边角料钢材加工法兰，通常这种钢材是化学成分和力学性能不达标的废料，更有甚者用黑钢厂私炼钢生产法兰，这种私炼钢使用的炼钢技术陈旧无法保证力学性能和焊接性能，使用时有可能无法和钢管焊接，或者钢材本身有裂缝、气孔等焊接上去后也会漏水。所以购买法兰盘时尽量选用国标法兰。如果资金有限选择二标法兰的情况下一定要仔细观察并测量法兰尺寸以免上当。

技术参数

试验压力（mpa）

公称压力(mpa)

压力级(class)

jis(mpa)：1.6、2.5、4.0、6.4、10.0、150、300、400、600、900、10k、20k

强度试验：2.4、3.8、6.0、9.6、15.0、3.1、7.8、10.2、15.3、23.1、3.1、7.8

密封试验：1.8、2.8、4.0、7.0、11.0、2.1、5.6、7.5、11.2、16.8、2.1、5.6、

气密试验：0.5～0.7

工作温度：ptfe≤150℃　ppl≤300℃碳纤≤350℃

适用介质：c：水、油、蒸汽p：硝酸类（温度≤200℃） r：醋酸类（温度≤200℃）

设计参数：

设计、制造：gb/t12237-89

法兰连接：jb/t79-94、gb9113-2000

结构长度：gb12221-89

公称通径：dn15~dn150mm

公称压力：pn1.6、2.5、4.0mp。
