离心泵的扬程计算是选择泵的重要依据，这是由管网系统的安装和操作条件决定的。计算前应首先绘制流程草图，平、立面布置图，计算出管线的长度、管径及管件型式和数量。

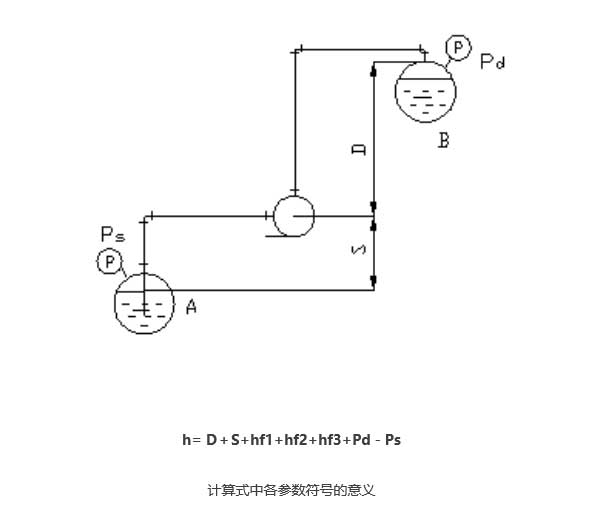

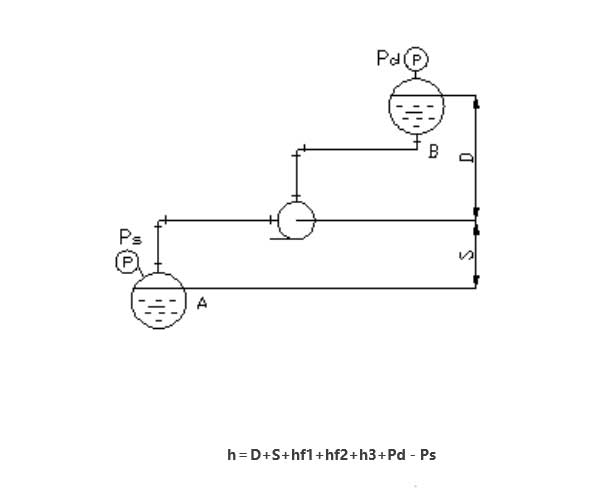

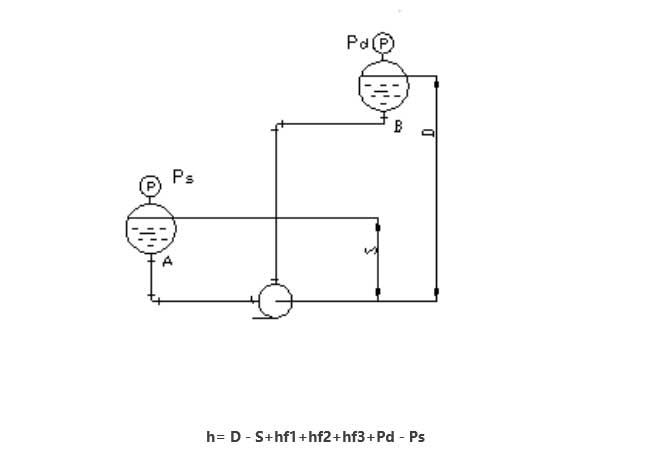

一般管网如下图所示，（更多图例可参考化工工艺设计手册）。

d——排出几何高度，m；

取值：高于泵入口中心线：为正；低于泵入口中心线：为负；

s——吸入几何高度，m；

取值：高于泵入口中心线：为负；低于泵入口中心线：为正；

pd、ps——容器内操作压力，m液柱（表压）；

取值：以表压正负为准

hf1——直管阻力损失，m液柱；

hf2——管件阻力损失，m液柱；

hf3——进出口局部阻力损失，m液柱；

h ——泵的扬程，m液柱

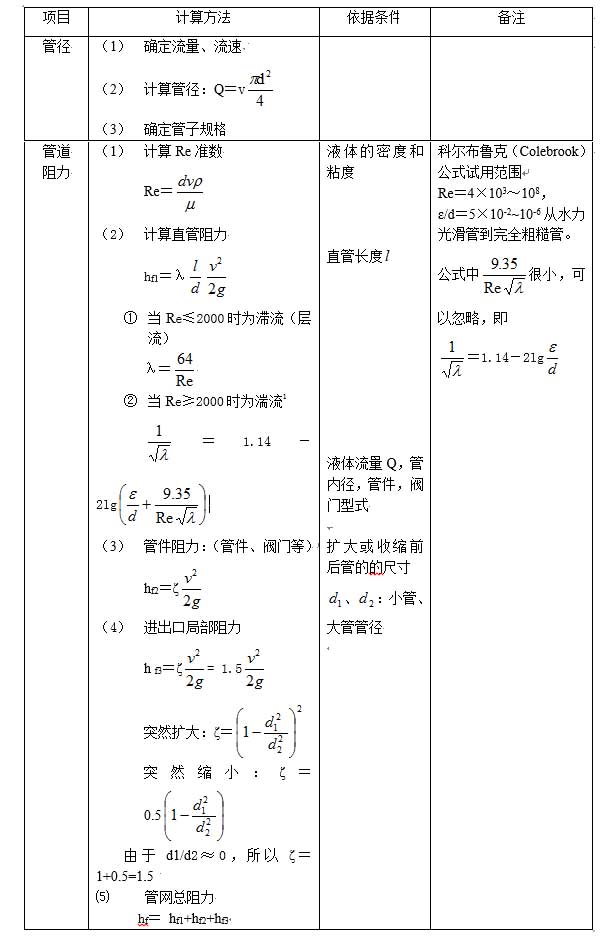

管网局部阻力计算

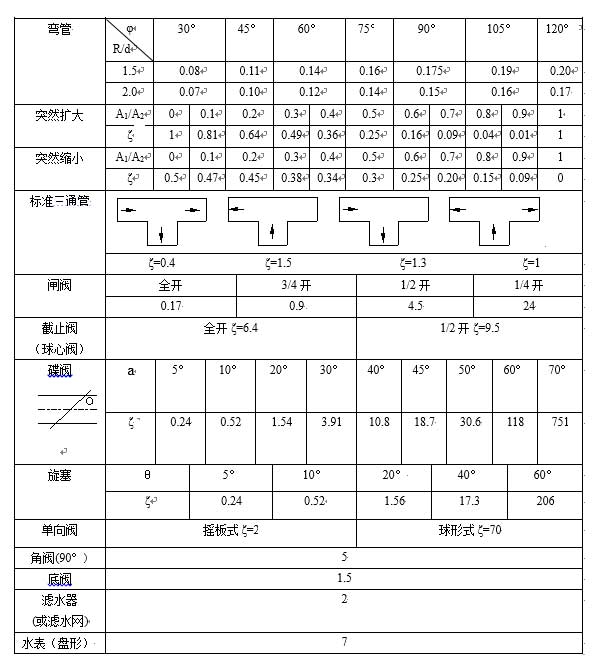

常用管件和阀件底局部阻力系数
