一．磁力驱动泵的工作原理与结构特点

在石油、化工、制药、电子等众多领域，越来越多的厂家，对其输送的介质都要求无泄漏的工艺环境，迫切需要选择理想的泵型，cq系列磁力泵吸收了国内外领先水平的磁力泵生产新技术、新材料、新工艺、成功地解决了目前国内磁力泵的隔离套、叶轮等部件易损坏的技术难题，使其性能更加完美化。

磁力驱动离心泵（简称磁力泵）是利用永磁联轴器工作原理无接触地传递扭矩的新型泵，当原动机带动外磁钢转子时，通过磁场的作用驱动内磁钢转子同步旋转，而内磁钢转子和叶轮连成一体，从而达到无接触带动叶轮转动的目的，由于液体被封闭在静止的隔离套内，所以磁力泵是一种全封闭、无泄漏的泵型，因此完全杜绝了填料密封、机械密封离心泵不可能避免的跑、冒、滴、漏的弊病。

二、磁力泵的用途

泵的过流部件采用不锈钢、工程塑料制造，广泛适用于石油、化工、制药、电镀、环保、水处理、国防等部门，是输送易燃、易爆、有毒和贵重液体的理想设备，是创建无泄漏、无污染文明企业的最佳选择。适用温度为-30---130度。

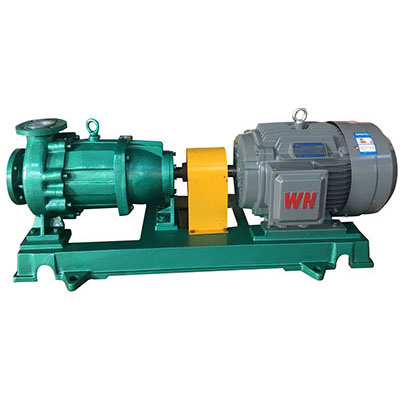

cqb型氟塑料磁力泵

三、磁力驱动泵的型号：50cqb-25

50---泵的吸入口直径为50mm

cq--不锈钢磁力泵

cqb---氟塑料磁力泵

25---泵的设计扬程为25m

四、cq型磁力泵的安装和使用

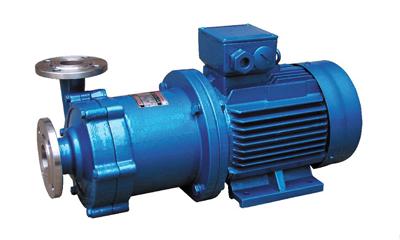

cq型不锈钢磁力泵

1、磁力泵应水平安装，不宜竖立，泵体不得承受管路重量，对于特殊要求垂直安装的场合，电机务必朝上。

2、当抽吸液面高于泵轴心线时，启动前打开吸入管道阀门，液体充满整个泵腔，若抽吸液面低于泵轴心线时，管道需配备底阀并灌液。

3、泵使用前应进行检查，电机风叶转动要灵活，无卡住及异常声响，各紧固件要紧固。

4、检查电机旋转方向是否与磁力泵转向标记一致。

5、电机启动后，缓慢打开排出阀，待泵进入正常工作状态后，再将排出阀调到所需开度。

6、泵停止工作前，应先关闭排出阀门，然后关闭吸入口阀门。
