化工泵电控柜原件的正确做法及安装

作者：wjbf 来源：wj 发布时间：2019-03-19

化工泵是在化工行业中常用的泵，有些用户在使用安装化工泵时会选择安装电控柜控制化工泵的启停，电控柜的类型可以说是很杂，设计不同，安装原件的不同，结构大小也花样百出，那么有没有正确的安装方法呢？
元器件安装
1、前提：所有元器件应按制造厂规定的安装条件进行安装。适用条件，需要的灭弧距离，拆卸灭弧栅需要的空间等，对于手动开关的安装，必须保证开关的电弧对操作者不产生危险
2、组装前首先看明图纸及技术要求，检查产品型号、元器件型号、规格、数量等与图纸是否相符
3、检查元器件有无损坏，必须按图安装，元器件组装顺序应从板前视，由左至右，由上至下，同一型号产品应保证组装一致性

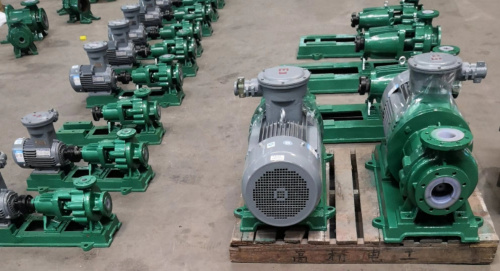

化工泵

4、面板、门板上的元件中心线的高度应符合规定，元件名称安装高度（m），指示仪表、指示灯，电能计量仪表 0.6-1.8，控制开关、按钮 0.6-2.0，紧急操作件 0.8-1.6，组装产品应符合以下条件：
a.操作方便。元器件在操作时，不应受到空间的防碍，不应有触及带电体的可能。
b.维修容易。能够较方便地更换元器件及维修连线。
c.各种电气元件和装置的电气间隙、爬电距离应符合4.4条的规定。
d.保证一、二次线的安装距离。
5、组装所用紧固件及金属零部件均应有防护层，对螺钉过孔、边缘及表面的毛刺、尖锋应打磨平整后再涂敷导电膏。对于螺栓的紧固应选择适当的工具，不得破坏紧固件的防护层，并注意相应的扭距。
6、主回路上面的元器件，一般电抗器，变压器需要接地，断路器不需要接地，对于发热元件 (例如管形电阻、散热片等) 的安装应考虑其散热情况，安装距离应符合元件规定。额定功率为75w 及以上的管形电阻器应横装，不得垂直地面竖向安装。所有电器元件及附件，均应固定安装在支架或底板上，不得悬吊在电器及连线上。
控制器

7、接线面每个元件的附近有标牌，标注应与图纸相符。除元件本身附有供填写的标志牌外，标志牌不得固定在元件本体上。标号应完整、清晰、牢固。标号粘贴位置应明确、醒目。
8、安装于面板、门板上的元件、其标号应粘贴于面板及门板背面元件下方，如下方无位置时可贴于左方，但粘贴位置尽可能一致，

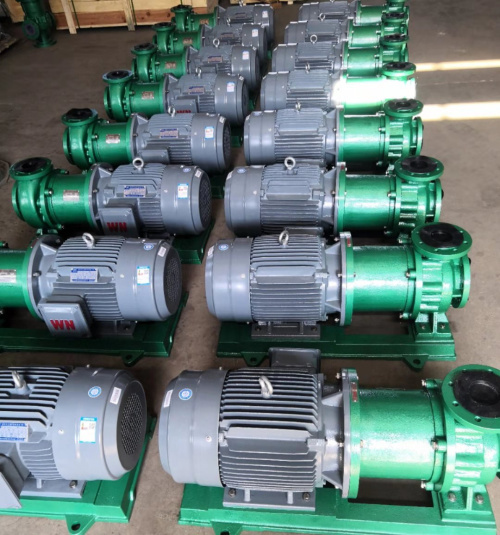

化工泵

9、保护接地连续性
