化工水泵控制柜肚子里有什么?

作者：wjbf 来源：wj 发布时间：2019-06-12

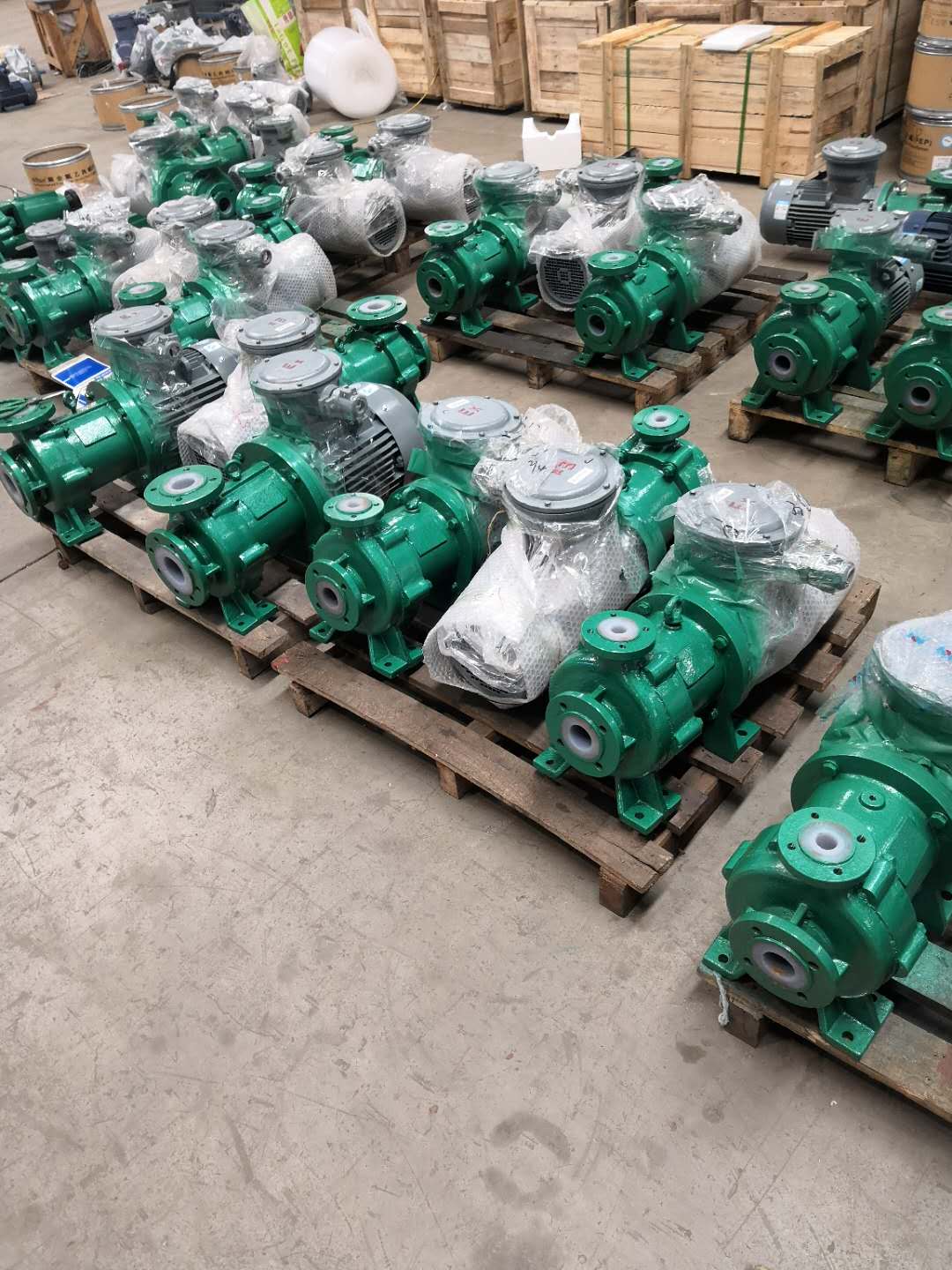

化工水泵是工业生产中常用的输送设备，在使用安装中，因采购的化工水泵种类和数量较多或安装现场要求，往往会配置控制柜加以控制，在人们通常理练中，控制柜就是一个关着门的柜子，那么柜子里面有哪些部件组成的呢、内部有哪些元件呢，看完下面就了解了；
水泵控制柜：常用元器件简介
1、接触器： km
接触器是指工业电中利用线圈流过电流产生磁场，使触头闭合，以达到控制负载的电器。其原理是当接触器的电磁线圈通电后，会产生很强的磁场，使静铁心产生电磁吸力吸引衔铁，并带动触头动作，两者是联动的。当线圈断电时，电磁吸力消失，衔铁在释放弹簧的作用下释放，使触头复原。交流接触器是中间控制元件，可以频繁的通，断电路，可以以小电流控制大电流。与热继电器配合使用可以对负载设备起到过载保护作用。交流接触器由电磁机构和触头系统组成。主触头可以痛，断主电路；辅助触头控制电路。

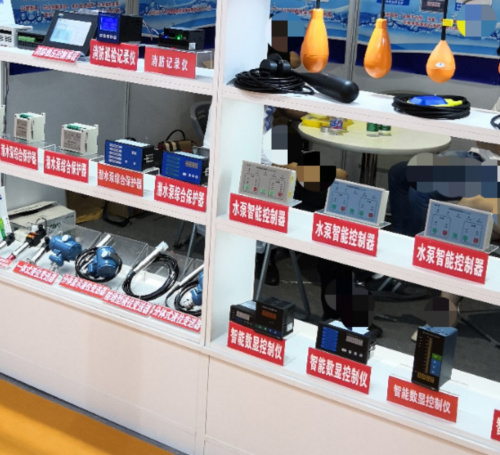

控制器

2、中间继电器： ka
中间继电器可以将一个控制信号变成多个控制信号或放大信号，中间继电器的作用主要是控制接触器，和一些小功率的用电器。
中间继电器用于在控制电路中传递中间信号。中间继电器的结构和原理与交流接触器基本相同，与接触器的主要区别在于：接触器的主触头可以通过大电流，而中间继电器的触头只能通过小电流。所以，它只能用于控制电路中。它一般是没有主触点的，因为过载能力比较小。所以它用的全部都是辅助触头，数量比较多。
3、万能转换开关：sa
转换开关又称组合开关，与刀开关的操作不同，它是左右旋转的平面操作。转换开关具有多触点、多位置、体积小、性能可靠、操作方便、安装灵活等优点，多用于机床电气控制线路中电源的引入开关，起着隔离电源作用，还可作为直接控制小容量异步电动机不频繁起动和停止的控制开关。转换开关同样也有单极、双极和三极。转换开关由多节触头组合而成，在电气设备中，多用于非频繁地接通和分断电路，接通电源和负载，测量三相电压以及控制小容量异步电动机的正反转和星-三角起动等。这些部件通过螺栓紧固为一个整体。

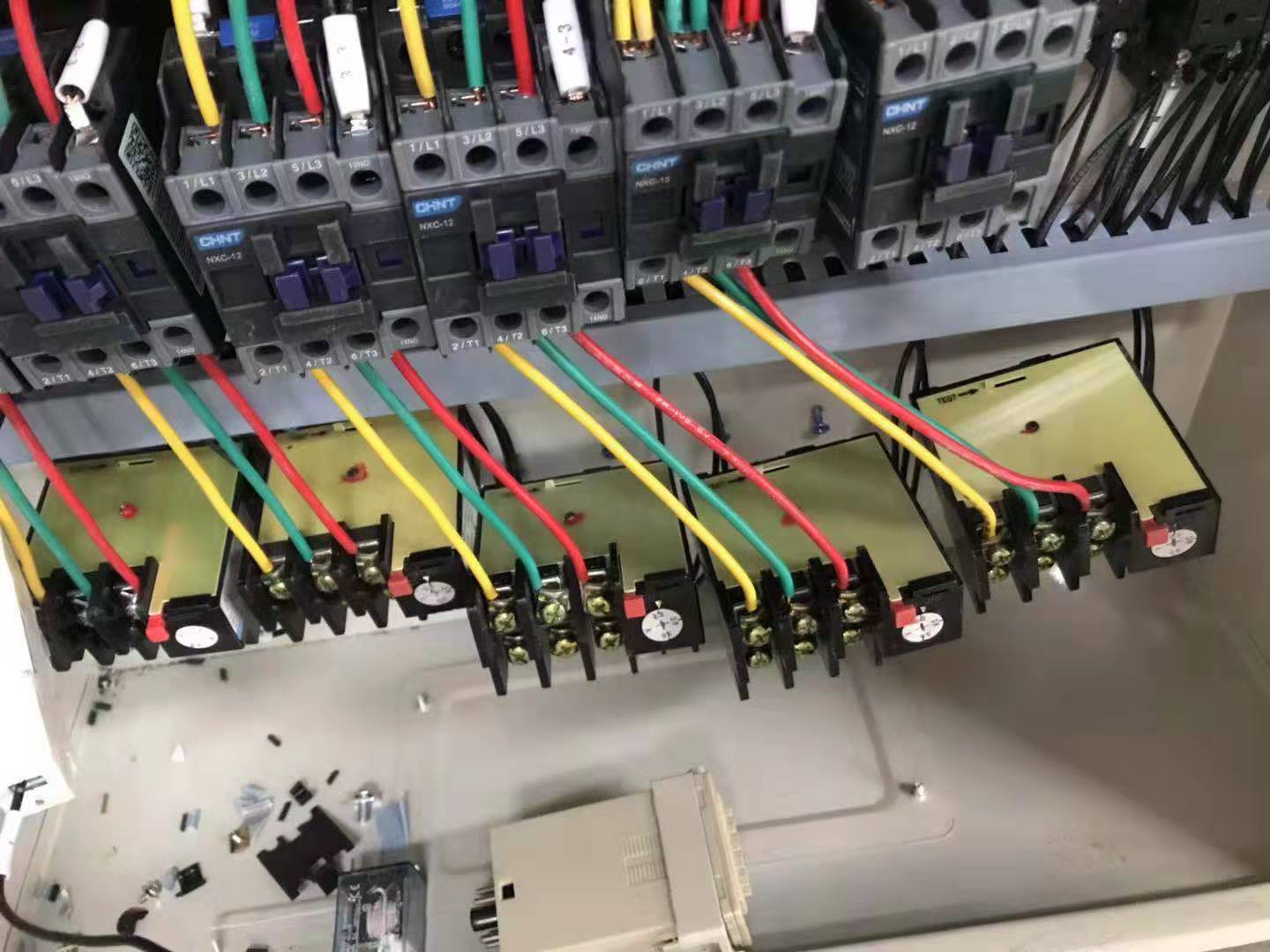

控制柜元件

4、断路器：qf
断路器是控制电气回路分合的开关。常用的断路器一般根据额定电流大小分为：框架式断路器（一般630a以上）、塑壳断路器（一般630a以下）、微型断路器（一般63a以下）。断路器按其使用范围分为高压断路器和低压断路器，一般将3kv以上的称为高压电器。低压断路器又称自动开关，俗称“空气开关”也是指低压断路器，它是一种既有手动开关作用，又能自动进行失压、欠压、过载、和短路保护的电器。它可用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等的组合。而且在分断故障电流后一般不需要变更零部件，已获得了广泛的应用。
5、热继电器：fr
热继电器是由流入热元件的电流产生热量，使有不同膨胀系数的双金属片发生形变，当形变达到一定距离时，就推动连杆动作，使控制电路断开，从而使接触器失电，主电路断开，实现电动机的过载保护。继电器用于控制对象（电机）的过载保护，常见于对多电机的保护。当一台变频器驱动多台电机时，需要加热继电器做过载保护，防止其中某台电机因过载而烧坏。一般用于鼠笼或者变频电机，绕线式电机一般不采用热继电器来做过载保护，而用过流继电器。（绕线式电机一般过载能力较鼠笼式强，直接启动时启动电流也交鼠笼式小）
6、电流互感器：ta
电流互感器原理是依据变压器原理制成的。电流互感器是由闭合的铁心和绕组组成。它的一次侧绕组匝数很少，串在需要测量的电流的线路中，因此它经常有线路的全部电流流过，二次侧绕组匝数比较多，串接在测量仪表和保护回路中，电流互感器在工作时，它的二次侧回路始终是闭合的，因此测量仪表和保护回路串联线圈的阻抗很小，电流互感器的工作状态接近短路。电流互感器是把一次侧大电流转换成二次侧小电流来测量，二次侧不可开路。一次直接串联到线路中母线式则母线直接穿过电流互感器，p1进p2出二次则直接接到负荷（电流表、变送器等）s1进 s2出一般在s2侧进行接地。
7、熔断器：fu
熔断器是指当电流超过规定值时，以本身产生的热量使熔体熔断，断开电路的一种电器。熔断器是根据电流超过规定值一段时间后，以其自身产生的热量使熔体熔化，从而使电路断开；运用这种原理制成的一种电流保护器。
8、电流表：pa
电流表是指用来测量显示交、直流电路中电流的仪表。
9、电压表：pv
电压表是测量显示电压的一种仪器。
10、按钮：sb
按钮开关是指利用按钮推动传动机构，使动触点与静触点按通或断开并实现电路换接的开关。按钮开关是一种结构简单，应用十分广泛的主令电器。在电气自动控制电路中，用于手动发出控制信号以控制接触器、继电器、电磁起动器等。
按钮颜色要求
“停止”按钮和“急停”按钮必须是红色。按下红色按钮时必须使设备停止运行或断电。
“启动”按钮的颜色是绿色。
“启动”和“停止”的交替按钮必须是黑色，白色，灰色。
“点动”按钮必须是黑色。
“复位”按钮必须是蓝色。当“复位”按钮有停止作用时必须是红色。
