pt螺纹、npt螺纹、g螺纹、公制螺纹有什么区别
作者：化工泵 来源：化工泵 发布时间：2019-12-04

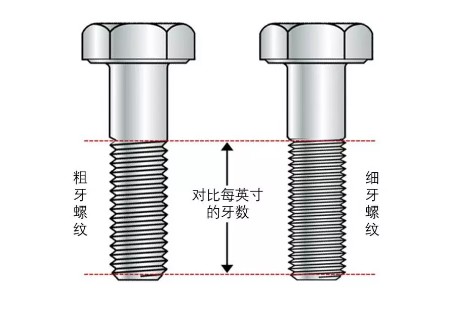

工业设备安装中，螺栓的应用少不了，螺栓的螺纹有粗，有细，有宽，有密。这些螺纹在选用中要如何辨别呢？螺纹中pt螺纹、npt螺纹、g螺纹、公制螺纹有什么区别呢，如何区分呢？
一、npt，pt，g 都是管螺纹
npt 是 national (american) pipe thread 的缩写，属于美国标准的 60 度锥管螺纹，用于北美地区．国家标准可查阅 gb/t12716。
pt 是 pipe thread 的缩写，是 55 度密封圆锥管螺纹，属惠氏螺纹家族，多用于欧洲国家．常用于水及煤气管行业，锥度规定为 1:16． 国家标准可查阅 gb/t7306。
g 是 55 度非螺纹密封管螺纹，属惠氏螺纹家族．标记为 g 代表圆柱螺纹．
另外螺纹中的1/4、1/2、1/8 标记是指螺纹尺寸的直径，单位是英吋．行内人通常用分来称呼螺纹尺寸，一吋等于８分，1/4 吋就是２分，如此类推。
g 就是管螺纹的统称(guan)，55，60度的划分属于功能性的，俗称管圆。即螺纹由一圆柱面加工而成。
zg俗称管锥，即螺纹由一圆锥面加工而成，一般的水管接头都是这样的，国标标注为rc。
公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示，这是它们大的区别。
公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹60度。
公制螺纹用公制单位， 美英制螺纹用英制单位。
二、管螺纹主要用来进行管道的连接，其内外螺纹的配合紧密，有直管与锥管两种。公称直径是指所连接的管道直径，显然螺纹直径比公称直径大。1/4，1/2，1/8是英制螺纹的公称直径，单位是英寸。
螺纹的角度：公制和美制螺纹都是60度，英制是55度，tm水管螺纹是30度、sm针车螺纹和bc螺纹也是60度、公制梯形螺纹30度、英制梯形螺纹29度、台形螺纹（tw29度 tr和tm30度）。

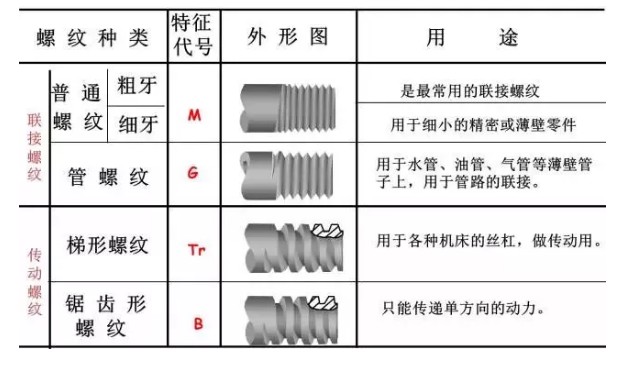

普通螺纹：公制螺纹 m；英制w；美制unc、une、unef
管螺纹：英制ps、pt、pf ；美制nps、npt、nptf、npsm
风嘴螺纹：ctv、tv 1/4-20的外径尺寸是1a:0.2367-0.2489(6.012-6.322);2a:0.2408-0.2489(6.116-6.322)3a:0.2419-0.2500(6.1443-6.350).
英制螺纹： 按照公称尺寸和每英寸牙数制定规格
如1/4"-20 ,3/4"-10, 1"-8 ，1/4"-20表示 公称尺寸1/4 即大径为6.35mm（25.4除4=6.35）每英寸20牙，依此类推。
