脱硫夹板泵管道伸缩节结构及应用知识
作者：夹板泵 来源：夹板泵 发布时间：2020-06-18

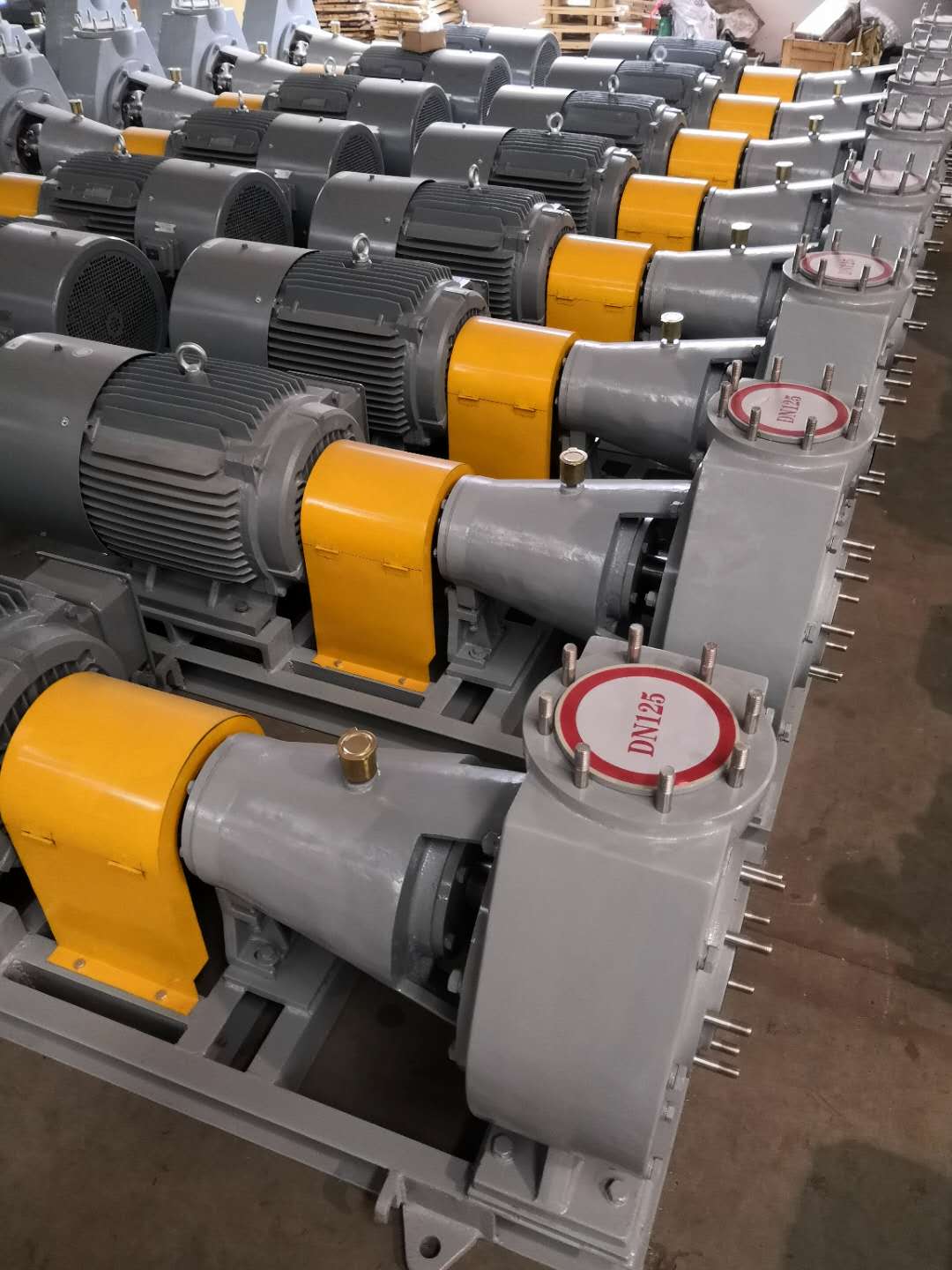

脱硫夹板泵是具有耐酸碱防腐蚀耐颗粒耐磨损的浆液脱硫泵，常用于污水循环，化工脱硫，浆液循环等，安装夹板泵时，管道连接部分管道伸缩器是常用到的，伸缩器（expansion joint）也可称为管道伸缩节、膨胀节、补偿器，伸缩接头。伸缩节是泵、阀门，管道等设备与管道连接的新产品，通过全螺栓把它们连接起来，使其成为整体，并有一定的位移量，方便安装。可承受管线的轴向压力。这样就可以在安装维修时，根据现场安装尺寸进行调整，在工作时，不仅提高工作效率，而且对泵、阀们等管道设备起到一定保护作用。伸缩器的连接形式为法兰连接，一边法兰，一边焊接。
一、伸缩节作用
1.补偿吸收管道轴向、横向、角向受热引起的伸缩变形。
2.吸收设备振动，减少设备振动对管道的影响。
3.吸收地震、地陷对管道的变形量。
因为管道的热胀冷缩，所以对于管道来说，就要产生管壁的应力和推拉力；管壁应力大小，影响管道的强度，推拉力增大，管道的固定支架就要做的很大，来承受管道伸缩所产生的推拉力；所以利用伸缩节补偿的变开量办法，以降低管壁应力和推力。
二、伸缩器按材质分类
按材质主要分为橡胶管道伸缩器和金属管道伸缩器。
a.非金属膨胀节
风道橡胶补偿器由橡胶和橡胶一纤维织物复合材料、钢制法兰、套筒、保温隔热材料组成，主要用于各种风机、风管之间的柔性连接，其功能是减震、降噪、密封、耐介质、便于位移和安装，是环境保护领域中一种理想的减震、降噪、消烟除尘的配套件。

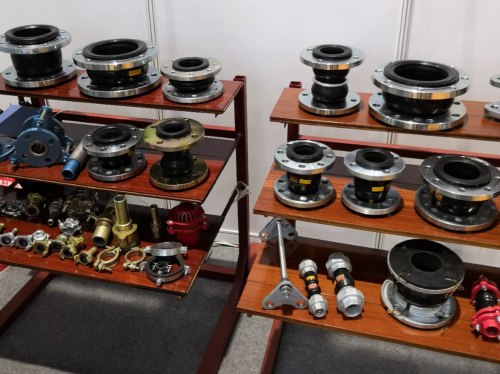

b.橡胶管道伸缩器特点
1、体积小、重量轻、弹性好、安装维修方便。
2、安装时可产生轴向、横向、经向、角向位移，不受用户管道不同心、法兰不平行的限制。
3、工作时可减振降噪。
4、用特殊的合成橡胶可耐高温、耐酸碱、耐油，是化工耐腐蚀管道的理想产品。
c.金属管道伸缩器特点
伸缩补偿量大，承受温度高，承受压力大。
d.纤维织物膨胀节
织物补偿器主要为纤维织物、橡胶、等耐高温材料。能补偿风机、风管运行的震动及管道变形。纤维织物膨胀节可补偿轴向、横向、角向等产品，具有无推力、简化支座设计、耐腐蚀、耐高温、消声减振等特点，特别适用于电厂热风管道及烟尘管道。非金属补偿器中的纤维织物、保温棉体本身具有吸声、隔振的功能，能有效的减少锅炉、风机等系统的噪声和振动。结构简单、体轻，维修方便。
三、伸缩节按结构形式分类
伸缩节（膨胀节）主要用于补偿管道因温度变化而产生的伸缩变形，也用于管道因安装调整等需要的长度补偿，按结构形式主要分为弯管式膨胀节、波纹管膨胀节和套管伸缩节。
1、套管伸缩节
由能够作轴向相对运动的内外套管组成（[套管伸缩节]）。内外套管之间采用填料函密封。使用时保持两端管子在一条轴线上移动。在伸缩节的两端装设导向支架。它的优点是对流体的流动摩擦阻力小，结构紧凑；缺点是密封性较差，对固定支架推力较大。套管伸缩节主要用于水管道和低压蒸汽管道。
2、弯管式膨胀节
将管子弯成u形或其他形体（[弯管式膨胀节]），并利用形体的弹性变形能力进行补偿的一种膨胀节。它的优点是强度好、寿命长、可在现场制作,缺点是占用空间大、消耗钢材多和摩擦阻力大这种膨胀节广泛用于各种蒸汽管道和长管道上。
3、波纹管膨胀节
用金属波纹管制成的一种膨胀节。它能沿轴线方向伸缩，也允许少量弯曲。[波纹管膨胀节]为常见的轴向式波纹管膨胀节，用在管道上进行轴向长度补偿。为了防止超过允许的补偿量，在波纹管两端设置有保护拉杆或保护环，在与它联接的两端管道上设置导向支架。另外还有转角式和横向式膨胀节，可用来补偿管道的转角变形和横向变形。这类膨胀节的优点是节省空间，节约材料，便于标准化和批量生产，缺点是寿命较短。波纹管膨胀节一般用于温度和压力不很高、长度较短的管道上。随着波纹管生产技术水平的提高，这类膨胀节的应用范围正在扩大。由构成其工作主体的波纹管（一种弹性元件）和端管、支架、法兰、导管等附件组成。主要用在各种管道中，它能够补偿管道的热位移，机械变形和吸收各种机械振动，起到降低管道变形应力和提高管道使用寿命的作用。波纹补偿器连接方式分为法兰连接和焊接两种。直埋管道补偿器一般采用焊接方式。
