化工防腐泵聚四氟乙烯垫片和石棉板垫片的性能知识介绍

作者：化工防腐泵来源：聚四氟乙烯发布时间：2019-07-04

化工防腐泵适合输送腐蚀性液体的泵，在使用化工防腐泵时，垫片是常用的，在泵的进出口与法兰连接时，接触连接都需要采用垫片也防止密封不严而泄漏，聚四氟乙烯垫片是防腐泵及防腐设备中常用的垫片，石棉板垫片在泵类中也是常用的，下面对于这两种垫片做出一一介绍；
化工防腐泵

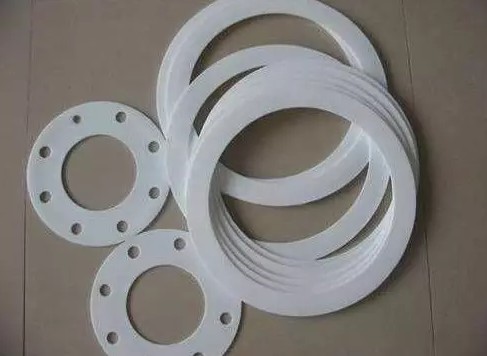

一、聚四氟乙烯垫片
聚四氟乙烯在受压及高温下易冷流及蠕变，故一般用于低压、中温、强腐蚀以及不允许污染的介质，如强酸、强碱、卤素、药品等。安全使用温度在150℃，压力 1mpa以下。填充聚四氟乙烯虽然强度高些，但使用温度也不超过200℃，且耐腐蚀能力下降。聚四氟乙烯包垫最高使用压力一般不超过2mpa。由于温度升高，材料发生蠕变，致使密封压力明显下降。即使不升温，随着时间的延长，密封面的压紧应力也会下降，产生“应力松弛现象。该现象在各种垫片中都会产生，只是聚四氟乙烯垫的应力松弛现象较为严重，应予注意。
聚四氟乙烯的摩擦系数较小(压紧应力大于4mpa，摩擦系数为0.035~0.04)，预紧时垫片易向外滑移，所以采用凹凸式法兰面。当采用平面法兰时，可将垫片外径接触螺栓，利用螺栓阻止垫片外滑。由于搪玻璃设备是在金属表面喷涂了一层瓷釉后烧结而成的，釉层很脆，加之喷涂不均匀和釉层流动，法兰表面平面度较差。采用金属复合型垫片易损坏釉层，所以推荐使用芯材由石棉板加橡胶的聚四氟乙烯包垫。这种包垫既容易与法兰面贴合又耐腐蚀，使用效果良好。有许多厂在温度、压力不高的强腐蚀介质中，采用石棉橡胶板外缠聚四氟乙烯生料带，用于经常拆卸的人孔、管道上。由于制作、使用方便，颇受欢迎。

二、石棉树脂板和浸渍石棉板垫片
石棉树脂板和浸渍石棉板垫片多用于各种酸性介质的管道、泵、阀、进出口法兰，其使用温度在80℃、压力在0.6mpa以下。
石棉编制垫片适用于压力0.1mpa以下，温度不超过800℃的低压、高温工况。并可根据设备的具体要求，编织成不通宽度、厚度、直径的垫片。或将石棉带剪下后直接敷在法兰表面。它用于大型硫酸、硝酸氧化炉以及一些未经加工的设备接口处，效果远远超过原来的石棉绳。
三、金属包石棉垫
由金属薄板包覆石棉板或石棉橡胶板，使其不与介质直接接触，避免了石棉纤维强度下降，客服了渗漏现象，从而扩大了石棉橡胶板的使用范围。
一般金属包石棉垫使用温度为450℃(个别也有达600~700℃，如在常压~0.16mpa的烟道气中)，使用压力为4mpa，高可达6mpa。如压力再增高，垫片易产生横流现象，芯材从搭接处挤出。
由于金属包石棉垫需要较大的螺栓拧紧力，即使当使用压力低于2.45mpa，也不能采用pg25公斤级以下的法兰。否则，法兰、螺栓的刚度就显得不够，产生变形而导致密封失效。有人认为，若将芯材改为弹性较好的合成橡胶，其紧固力就会下降。其实不然，因为芯材改软后，紧固力被芯材吸收，不能提供金属板在法兰面上贴合所需的紧固力，包垫反容易被极坏。另外，在含氯离子较多的介质以及酸性介质中，不锈钢包垫及铁皮包垫的搭接处易产生缝隙腐蚀。

在金属包垫的表面贴覆一层柔性石墨薄板，这种垫片与表面未包覆的同类金属包垫相比，预紧比压较小，密封性能更佳。为两者压紧应力与泄漏量的关系曲线。温度高于450℃，芯材可使用陶瓷纤维或碳纤维。某钢铁厂采用金属包陶瓷纤维垫片用于1100℃的高温，使用二年尚未损坏。柔性石墨作芯材是合适的。目前，国内已批量生产金属包柔性石墨垫。其使用效果优于金属包石棉垫。
金属包垫能制成各种形状，大量用于各种热交换器、反应器的大盖、装卸孔、人孔法兰等。国内曾制作过直径为2m的铁包垫，使用情况良好。
目前国内尚无此产品，故有的单位将现有的柔性石墨皱纹带贴在金属包垫以及金属平垫、齿形垫甚至石棉橡胶垫表面，解决了许多泄漏难题。例如某厂的热交换器，压力为5.88mpa、温度450℃，介质为氢/油气。曾用过金属平垫、齿形垫，均有泄漏。后在平垫上贴了柔性石墨皱纹带，解决了这一问题。应该指出，这种垫片形式是一种解决法兰垫片泄漏的简便措施，贴覆柔性石墨带的工作性质量直接影响设备能否正常运转。若在带材背面涂刷一层胶水，可提高贴覆质量。

化工防腐泵聚四氟乙烯垫片和石棉板垫片的性能知识介绍-皇冠现金官网

新闻资讯

皖金资讯

行业新闻

泵阀百科

客户中心

金牌客户

资料下载

产品样本

安徽皖金泵阀制造有限公司

联系电话：0563-5511202

网址：www.bengfacn.com
