阀门连接形式及驱动方式有哪些
作者：阀门 来源：阀门 发布时间：2020-03-17
阀门是现在行业生产中常用的机械，阀门的连接形式有多种，常见有法兰连接和焊接，对于阀门的驱动方式你了解多少呢，下面做出一一介绍：
一、阀门驱动方式

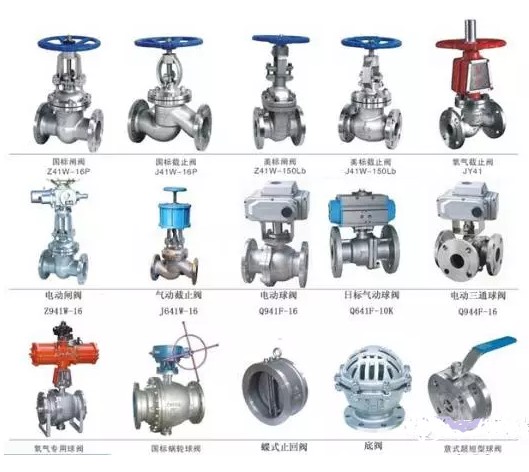

阀门驱动方式主要有手动、蜗杆传动、齿轮传动（包括锥齿轮和正齿轮）、电动、气动、液动、电磁传动、电—液动、气—液动、电磁—液动等方式。
1、手动
借助手轮、手柄、杠杆等由人力来操纵的阀门。
2、蜗杆传动装置(worm gear actuator)
用蜗轮蜗杆机构启闭或调节阀门的驱动装置。
3、气动装置(pneumatic actuator)
用气力启闭或调节阀门的驱动装置，亦称气动执行机构。
4、液动装置(hydrauic actuator)
用液压力启闭或调节阀门的驱动装置，亦称液动执行机构。
5、圆锥齿轮传动装置(conical gear actuator)
用圆锥齿轮机构启闭或调节阀门的驱动装置，亦称伞齿轮传动。
6、圆柱齿轮传动装置(conical gear actuator)
用圆柱齿轮机构启闭或调节阀门的驱动装置，亦称正齿轮传动。
7、电动装置(electric actuator)
用电力启闭或调节阀门的驱动装置，亦称电动执行机构。
阀门电动装置是实现阀门程控、自控和遥控不可缺少的设备，其运动过程可由行程、转矩或轴向推力的大小来控制。
操作力矩是选择阀门电动装置的主要参数，电动装置输出力矩应为阀门操作大力矩的1．2～1．5倍。
二、阀门连接形式
阀门与管道的连接形式主要有法兰连接、焊接连接、对夹连接、螺纹连接、卡箍连接、卡套连接等方式。
1、法兰连接
① 定义
法兰连接：法兰连接是指由法兰、垫片及螺栓三者相互连接作为一组组合密封结构的可拆连接。管道法兰系指管道装置中配管用的法兰，用在设备上系指设备的进出口法兰。法兰连接使用方便，能够承受较大的压力。
② 法兰连接适用范围
法兰连接可适用于各种公称尺寸、公称压力的阀门，但对使用温度有一定的限制，在高温工况时，由于法兰的连接螺栓易产生蠕变现象而造成泄漏，一般情况下法兰连接推荐在≤350℃温度使用。

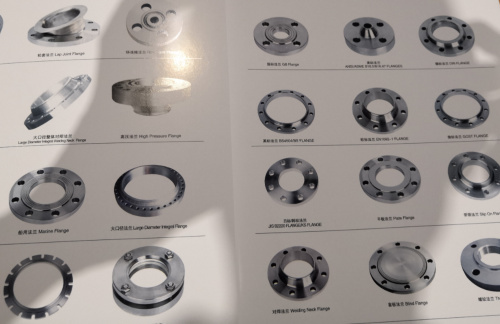

③ 法兰类型
法兰的结构型式：整体法兰（if）、承插焊法兰（sw）、螺纹法兰（th）、带颈对焊法兰（wn）、带颈平焊法兰（so）、板式平焊法兰（pl）、平焊环松套法兰(pj/rj) 、对焊环松套法兰（pj/se）、法兰盖（bl）等。
④ 法兰密封面形式
法兰密封面主要是防止管道中介质向外泄漏，密封面形式主要有平面（ff）、突面（rf）、凹凸面（mf）、榫槽面（tg）、环连接面（rj）等几种。
平面法兰连接形式一般适用于pn40及以下的阀门，突面法兰、凹凸面法兰、榫槽面法兰连接形式一般适用于pn160及以下的阀门，环连接面法兰连接形式一般适用于pn420及以下的高压阀门。阀门与管道连接采用凹凸面（mf）连接时，一般情况下阀门的端法兰采用凹面形式。阀门与管道连接采用榫槽面（tg）连接时，一般情况下阀门的端法兰采用槽面（g）形式。
⑤ 法兰标准
国家标准法兰（gb/t）
gb/t 9112～gb/t 9124标准规定了钢制管法兰的类型、参数、尺寸数据以及技术条件 ，其中gb/t 9113.1～gb/t 9113.4为整体钢制管法兰的标准。
整体钢制管法兰可分为平面整体钢制管法兰、突面整体钢制管法兰、凹凸面整体钢制管法兰、榫槽面整体钢制管法兰、环连接面整体钢制管法兰。
gb/t 13402: 大直径碳钢管法兰
⑦ 注意事项
法兰螺栓支承面及螺栓孔的位置
gb/t 9124中规定：法兰的螺栓支承面应进行机加工或锪孔，锪孔尺寸按gb/t 152.4的有关规定，加工后的法兰应保证符合表3规定的极限偏差要求。所有螺栓孔应均等地分布在螺栓孔中心圆直径上，对于整体式法兰，其螺栓孔应与管道主轴线或铅垂线跨中布置。
法兰密封面的密纹水线
hg 20603中规定：≤pn40的突面法兰采用非金属平垫片、聚四氟乙烯包覆垫和柔性石墨复合垫时，可车制密水纹线，密封面代号为rf（a），密封面粗糙度为ra6.3～12.5，水线的深度为0.05mm，水线节距为0.8mm，加工刀具圆角为1.6mm。
gb/t 9124中规定：当使用非金属软垫片时，突面法兰密封面上允许加工水线，但应在订货合同中注明。突面法兰的密封面允许按f×45°倒角。密封面粗糙度为ra3.2～12.5，水线的深度为0.05mm，水线节距为0.8mm，加工刀具圆角为1.6mm。
asme b 16.5标准中6.4.5.3中规定：
应提供同心圆式或螺旋式的细齿表面，其综合表面平均粗糙度为ra3.2～6.3，切削刀具应为1.5mm（0.06in）或更大关径，每mm的细齿数为1.8～2.2个（每英寸的细齿数为45～55）。
2、焊接连接
阀门焊接连接：焊接连接是指阀门阀体带有焊接坡口，通过焊接方式与管道系统相连的一种连接形式。
gb/t 12224、api600、asme b 16.34等标准对焊接坡口做出了规定，其焊接坡口形式如下：
阀门与管道的焊接连接分为对焊连接（bw）与承插焊连接（sw），承插焊端应符合jb/t 1751的规定。对焊连接（bw）可适用于各种尺寸、各种压力以及高温的工况，承插焊连接（sw）一般适用于≤dn50的阀门。
3、对夹连接
对夹连接指阀门两侧的管道法兰，通过螺栓夹紧使阀门与管道系统相边的一种连接方式。
4、螺纹连接与卡箍连接
螺纹连接指阀体上带有内螺纹或外螺纹，通过螺纹与管道系统相连的一种连接方式。
卡箍连接是指阀体上带有夹口，通过卡箍与管道系统相连的一种连接方式。
