化工泵的型号释义
作者:化工泵 来源:离心泵 发布时间:2021-07-10
一、离心泵及离心泵的型号
   离心泵型号、品种规格及其变型产品在农用泵中是多的。根据水流入叶轮的方式、叶轮多少、泵本身能否自吸以及配套动力大小和动力品种等,离心泵有单级单吸离心泵、单级双吸离心泵、多级离心泵、自吸离心泵、电动机泵和柴油机泵等。
1、单级单吸离心泵老的泵型号有ba、b型单级单吸离心泵,80年代,我国根据国际标准和排灌机械实际情况,对离心泵产品进行更新换代研制工作,并生产ib型、iq型单级离心泵系列产品,已列为国家专业标准和行业标准。
单级单吸离心泵,水由轴向单面进入叶轮,叶轮只有一个,因此称为单级单吸离心泵。其特点是,与混流泵、轴流泵相比,扬程较高,流量较小,结构简单,使用方便。
iq型单级单吸离心泵(又称轻小型离心泵)是针对我国国情并满足用户提出结构简单、重量轻、价格低、性能好和配套方便的要求而设计的,共有84种产品,分3个派生系列,413个规格型号。
(1)性能范围泵口径50~200毫米,流量12.5~400立方米/时,扬程8~125米,配套动力有柴油机直联、皮带传动,电动机直联,功率1.1~110千瓦,转速1450~2900转/分。
(2)结构型式轻小型离心泵为轴向吸入单级单吸悬架式离心泵,泵体后开门,出口位于中心向上,后盖为压嵌式,轴承体与泵体直接联结,泵脚位于泵体下方,轴承用黄油润滑,轴封分为软填料、机械密封、橡胶油封三种。叶轮均为闭式,传动分为联轴器传动和皮带传动两种。泵叶轮转向:从泵进口方向看,叶轮转向为顺时针,当泵与柴油机直联传动时,为逆时针。泵出口可装置手动泵,可去掉底阀,减少水力损失,并能使泵自吸。

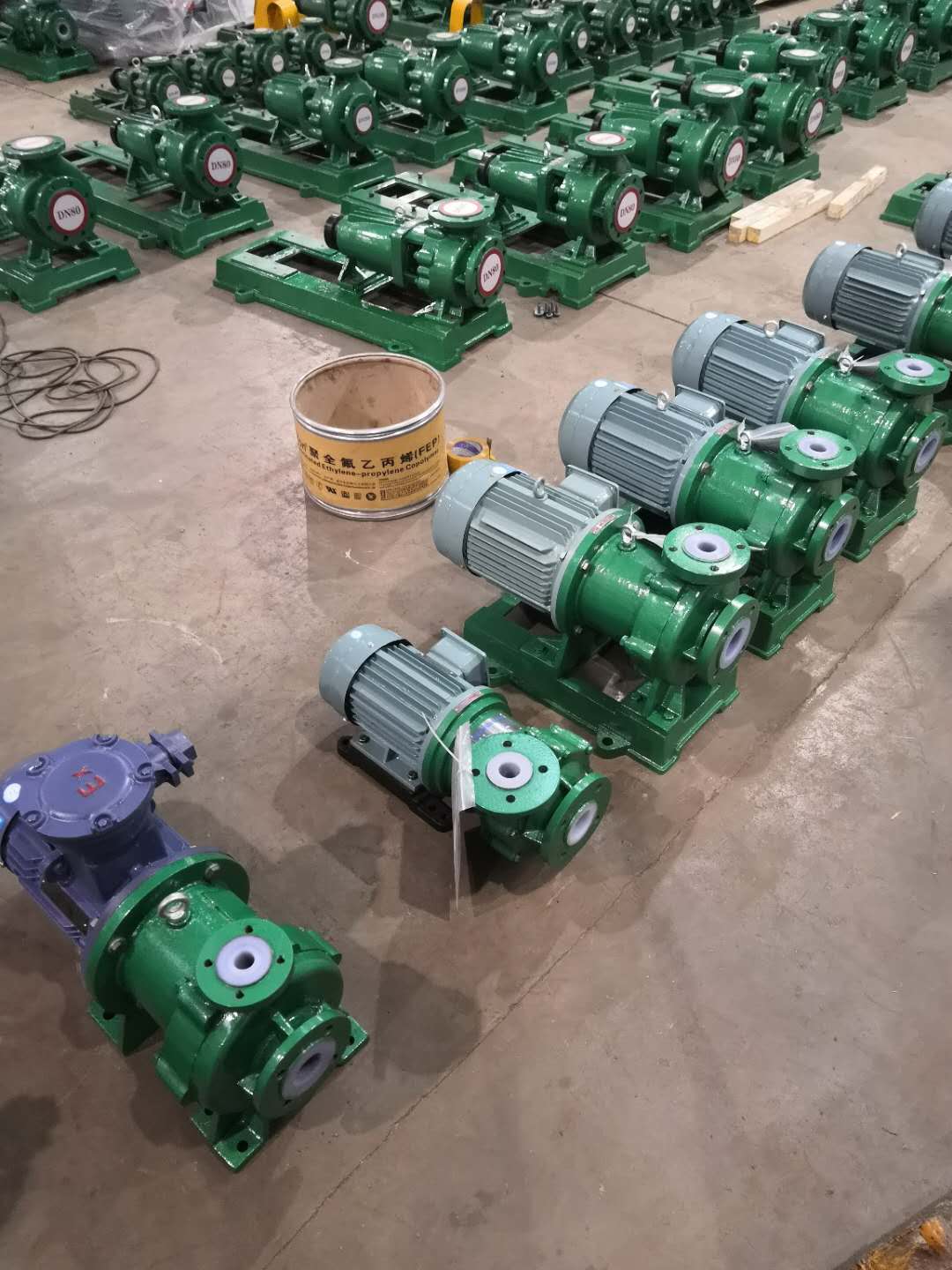

                    磁力泵离心泵
2、双吸离心泵
它是从叶轮两面进水的双吸离心泵,因泵盖和泵体是采用水平接缝进行装配的,又称为水平中开式离心泵。与单级单吸离心泵相比,效率高、流量大、扬程较高。但体积大,比较笨重,一般用于固定作业。适用于丘陵、高原中等面积的灌区,也适用于工厂、矿山、城市给排水等方面。
双吸离心泵有s型、sh型、sa型、sla型几种型号,s型与sh型的区别是,从驱动端看,s型泵为顺时针方向旋转,sh型为逆时针方向旋转。slb型为立式便拆式双吸泵。
s型泵性能范围流量160~18000立方米/时,扬程12~125米,进水口直径150~1400毫米,转速2950、1450、970、730、585、485、360转/分。
3、多级离心泵
与单级泵相比,其区别在于多级泵有两个以上的叶轮,能分段地多级次地吸水和压水,从而将水扬到很高的位置,扬程可根据需要而增减水泵叶轮的级数。多级泵主要用于矿山排水、城市及工厂供水,农业灌溉用的很少,仅适用于高扬程、小流量的高山区提水来解决人畜饮水的困难。多级高心泵有立式和卧式两种型式,主要型号有d型、dl型多级离心泵,dw、dwl型小型多级离心泵。
(1)d型多级泵性能范围流量6.3~720立方米/时,扬程16~600米,进水口径:50、75、100、125、150、200毫米,其中50~125毫米泵型为高转速2950转/分,150~200毫米泵型转速为1480转/分。
(2)结构型式d型多级离心泵为卧式多级(2~12级),叶轮为单吸,泵体为分段式。当首级叶轮为双吸时,用ds表示,当同时规定有两种转速时,低速用da表示,用于锅炉给水的多级离心泵,用dg表示。
二、离心泵型号,isg离心泵型号,isg管道离心泵型号
离心泵的型号有很多,在这里只介绍一部分,如果想知道特别详细和准备的型号意义,还须向离心泵生产厂家咨询。先看一组所有泵类产品型号字母所代表的含义。
b:单级单吸悬臂式离心泵。
d:节段式多级泵。
dg:节段式多级锅炉给水泵。
dl:立轴多级泵。
ds:首级用双吸叶轮的节段式多级泵。
f:耐腐蚀泵。
jc:长轴深井泵。
kd:中开式多级泵。
kds:首级用双吸叶轮的中开式多级泵。
qj:井用潜水泵。
qx.:单相干式下泵式潜水泵。
qs:充水上泵式潜水泵。
qy:充油上泵式潜水泵。
r:热水泵。
s:单级双吸式离心泵。
wb:高扬程横轴污水泵。
y:液压泵。
yg:管道式液压泵。
zb:自吸式离心泵。
  目前离心泵产品型号一共有32种,分别是:sg管道离心泵、isw卧式管道离心泵、qdlf不锈钢多级离心泵、gc锅炉给水离心泵、dl立式多级离心泵 、gdl多级管道离心泵、pbg屏蔽式管道离心泵、yg立式管道油泵、iswr卧式热水泵、iswh卧式化工泵、iswb卧式管道油泵、isg立式管道离心泵、irg立式热水循环泵、ihg立式管道化工泵、isgb便拆式管道离心泵 isgd低转速离心泵、iswd低转速离心泵、is单级单吸清水离心泵、ih单级单吸化工离心泵、fs卧式玻璃钢离心泵、s型玻璃钢离心泵、gbw浓硫酸离心泵、fsb型氟塑料合金离心泵、 afb、fb耐腐蚀离心泵、tswa卧式多级离心泵、zx自吸式离心泵、s、sh单级双吸离心泵、lg高层建筑给水多级离心泵、cdlf不锈钢立式多级离心泵、d多级离心泵、cyz-a自吸式离心泵、ihf氟塑料合金化工离心泵,cqbf氟塑料磁力泵。
三、下面以isg管道离心泵为例简单的讲一下离心泵型号中各部分所表示的含义。
isg系列立式管道离心泵共分为isg,irg,grg,ihg,yg,isgd六个类别。isg为单级单吸管道离心泵,irg单级单吸热水管道离心泵,grg单级单吸高温管道离心泵,,ihg单级单吸化工泵,yg单级单吸管道离心油泵,isgd单级单吸低转速离心泵。
1、isg50-160(i)a(b)
isg表示isg型立式单级单吸离心泵。
50表示泵进口公称直径和出口直径,单位为mm。
160表示叶轮名义外径,单位为mm。
(i)表示流量分类。
a表示叶轮一次切割。
b表示叶轮第二次切割。
2、isgb型便拆立式管道离心泵,isgb便拆立式离心泵。isgb150-50(i)(a)(b)(c)
isgb又分三种型号,分别表示为:isgb便拆立式离心泵,irgb便拆立式热水泵,ihgb便拆立式化工泵,ygb便拆立式油泵。
150表示泵进口公称直径和出口公称直径,单位为mm。
50表示离心泵的额定扬程,单位为m。
(i)表示流量分类。
(a)(b)(c)分别表示叶轮经过一次切割,二次切割,第三次切割。
